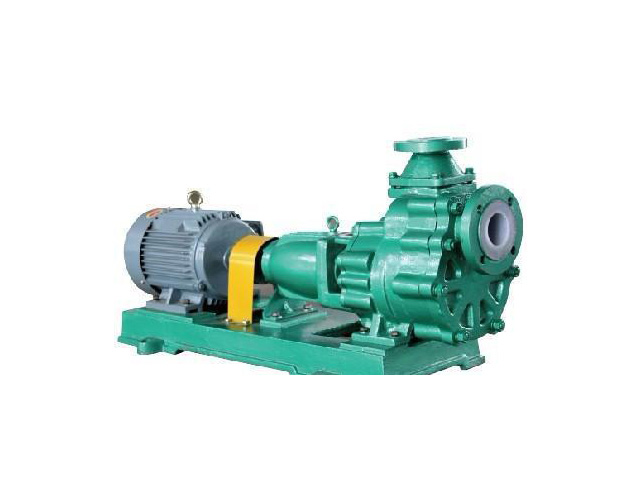

氟塑料自吸泵概 述

FZB氟塑料自吸泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。

使用溫度：-40°C ~ 150° C

流    量：3.6m³/h ~ 100m³/h

揚    程：18m ~32m

氟塑料自吸泵設計特點

FZB自吸泵最突出的特點就是具有自吸功能，可抽送低于泵安裝位置以下的液體，且性能穩定，操作簡單，只需在泵初次使用前灌液后，以后使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定，是替代體型笨重的液下泵的較佳選擇。

氟塑料自吸泵用途

FZB自吸泵的過流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB自吸泵的用途極為廣泛，如：將地下槽中的腐蝕性液體抽送至目標地點，將底端無出口的酸堿槽中的酸堿抽送到目標地點，或用于多個酸槽之間的循環，或用于卸酸等等。FZB自吸泵人性化的設計原理的工作性能，已成為越來越多的使用單位必不可少的泵設備之一。

氟塑料自吸泵工作原理

自吸泵，就是在啟動前不需灌水（安裝后初次啟動仍然需灌水），經過短時間運轉，靠泵本身的作用，即可以把水吸上來，投入正常工作。自吸泵按作用原理分為以下幾類： 1.氣液混合式（包括內混式和外混式）； 2.水環輪式； 3.射流式（包括液體射流和氣體射流）。氣液混合式自吸泵的工作過程：由于自吸泵泵體的特殊結構，水泵停轉后，泵體內存有一定量的水，泵再次啟動后由于葉輪旋轉作用，吸入管路的空氣和水充分混合，并被排到氣水分離室，氣水分離室上部的氣體溢出，下部的水返回葉輪，重新和吸入管路的剩余空氣混合，直到把泵及吸入管內的氣體全部排出，完成自吸，并正常抽水。水環輪式自吸泵是將水環輪和水泵葉輪組合在一個殼體內，借助水環輪將氣體排出，實現自吸。當泵正常工作后，可通過閥截斷水環輪和水泵葉輪的通道，并且放掉水環輪內的液體。射流式自吸泵，由離心泵和射流泵（或噴射器）組合而成，依靠噴射裝置，在噴嘴處造成真空實現抽吸。

泵型號意義說明

例：80FZB-25L

80—泵吸入口直徑（mm）

F—氟塑料

Z—自吸式

B—離心泵

25—額定揚程（m）

L—帶底板式

型號與參數

軸封的形式

軸封全部采用機械密封，我公司配帶機械密封分為有軸封水型和無軸封水型兩種方式：

·有軸封水型

組合式機械密封，軸封水流量為泵流量的0.1~1%，但最小不低干1m³/h；軸封水壓力等于泵出口壓力的1/2。

·無軸封水型

無水介質自沖洗型機械密封，結構獨特，節水效果好

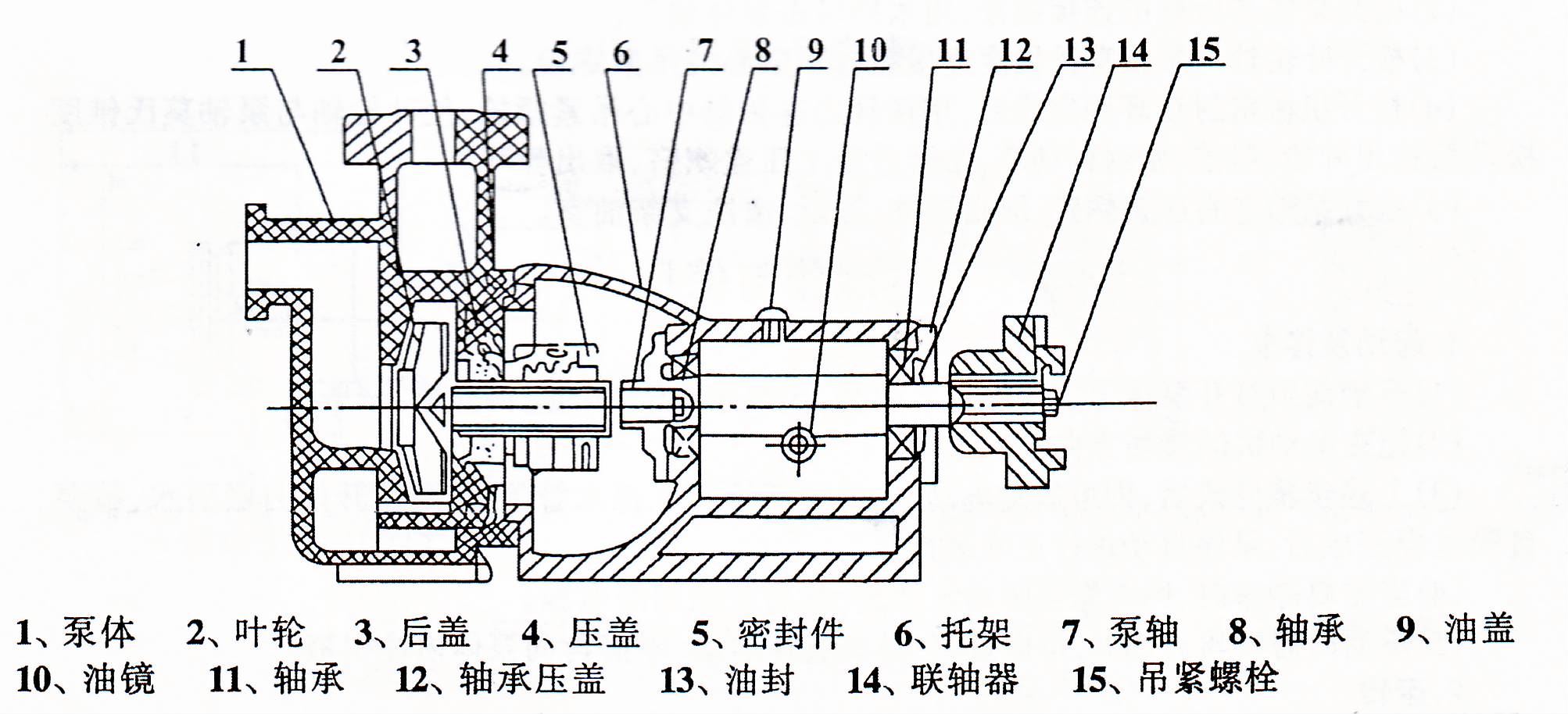

氟塑料自吸泵結構示意圖

氟塑料自吸泵相關產品：CZ泵
