化工離心泵

http://www.shmeiyide.com.cn/uploadfiles/211.149.195.244/webid348/source/201608/147070918866.jpg

聯系我們 :
固話：0523-87481899
手機：13852635959
分享到：
立即訂購+

概述

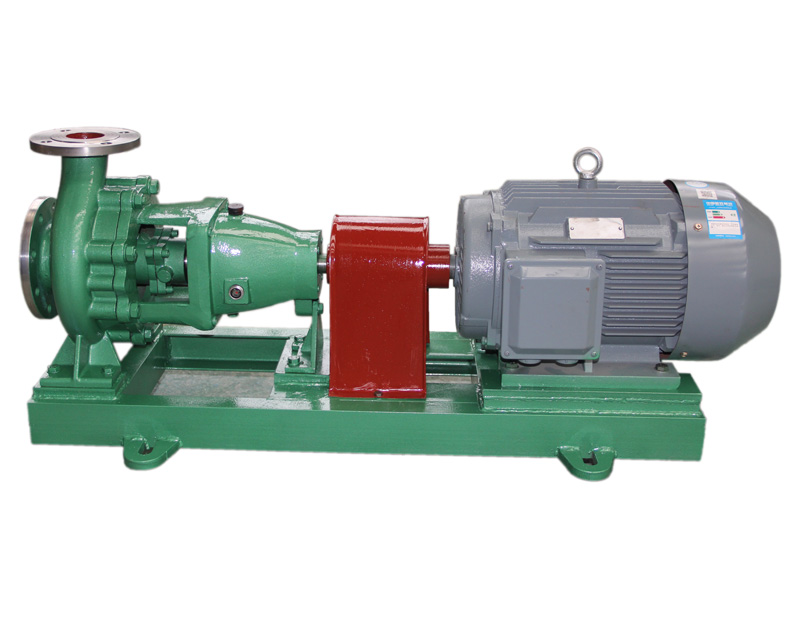

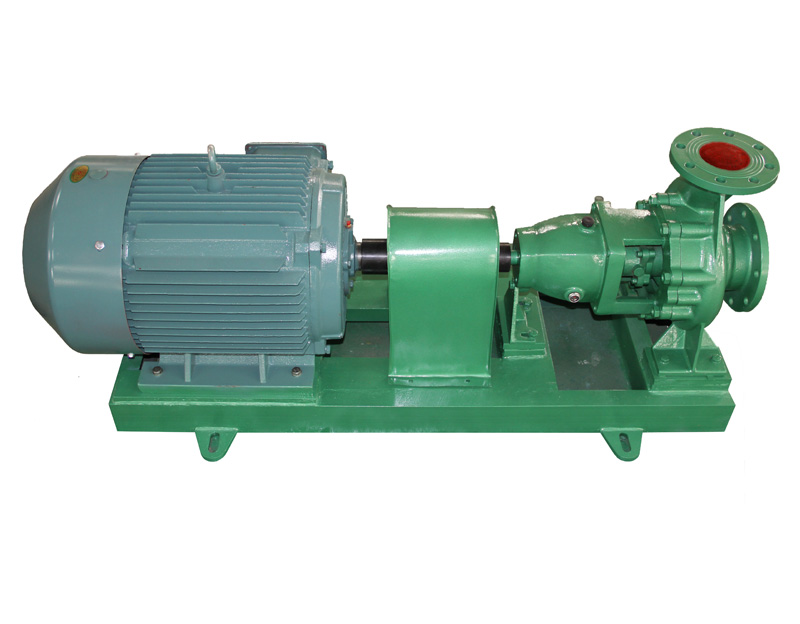

IH型單級單吸懸臂式化工離心泵是取代F型耐腐蝕離心泵的節能、換代產品，該產品廣泛用于化工、石油、冶金、造紙、食品、制藥、合成纖維等工業部門，用來輸送有腐蝕性粘度類似于水的液體。泵的進口壓力不得超過0.3MPa。IH型化工泵輸送介質的溫度一般為-20℃～105℃，必要時采用適當?shù)睦鋮s措施，可輸送更高溫度的液體。。

使用溫度：-20°C ~ 105° C

流量：3.2m³/h ~ 460m³/h

揚 程：3.6m ~ 132.5m

設計特點

1、高效節能：IH型化工離心泵的效率比F型高3～5%，是理想的節能產品；

2、軸封：軸封為填料或機械密封，兩種密封泵蓋可通用；

3、懸架部件：懸架部件采用通用化設計，通用化程度高，可靠性高。

4、材料：主要過流部件選用不銹鋼制造，可滿足不同介質的輸送，使用壽命長。

5、全密封軸：軸上采用軸套、拼帽、密封墊和“O”型圈密封，確保軸不接觸介質，提高軸的壽命。采用通用化設計，通用化程度高。

用途

IH型化工離心泵適用于化工廠，用來輸送不含固體顆粒，粘度類似于水的腐蝕性液體，被輸送介質溫度一般為20℃～105℃。泵的工作壓力為1.6Mpa，進口壓力不高于0.6Mpa。

型號意義

IH50-32-160A-304

IH-國際標準化工泵

50-泵吸入口直徑為50mm

32-泵排出口直徑為32mm

160-葉輪的名義直徑為160mm

A-葉輪外徑切割代號

304-泵接觸液體零件的材料為ZG0Cr18Ni9Ti

性能參數表

泵型號	流量		揚程	轉速（r/min）	功率		效率	必需汽蝕余量
泵型號	(m³/h)	(L/S)	揚程	轉速（r/min）	軸功率	電機功率	效率	必需汽蝕余量
IH32-20-125	3.2	0.88	20	2900	0.48	按液體的比重和粘度選用	35	5.0
IH32-20-160	3.2	0.88	32		0.93		30	3.5
IH32-20-200	3.2	0.88	50		1.62		27	4.0
IH32-20-250	3.2	0.88	80		4.1		17	4.5
IH40-25-125	6.3	1.74	20		0.66		52	5.0
IH40-25-160	6.3	1.74	32		1.53		36	3.5
IH40-25-200	6.3	1.74	50		2.52		34	3.5
IH40-25-250	6.3	1.74	80		5.3		26	4.5
IH50-32-125	7.5	2.08	23	2900	1.09		43	2
	12.5	3.47	20		1.33		51	2
	15.0	4.17	18		1.5		49	2.5
IH50-32-125-A	6.8	1.89	18.8	2900	0.87		40	2
	11.3	3.14	16.4		1.01		50	2
	13.6	3.78	14.7		1.16		47	2.5
IH50-32-125	3.75	1.04	5.57	1450	0.16		36	1
	6.3	1.74	5		0.19		45	1
	7.5	2.08	4.5		0.21		44	1.2
IH50-32-125-A	3.4	0.94	4.7	1450	0.13		33.3	1
	5.7	1.59	4.1		0.149		43	1
	6.8	1.89	3.7		0.163		42	1.2
IH50-32-160	7.5	2.08	34.5	2900	2.13		33	2
	12.5	3.47	32		2.37		46	2
	15	4.17	30		2.45		50	2.5
IH50-32-160A	6.8	1.89	28.5	2900	1.76		30	2
	11.3	3.14	26.4		1.85		44	2
	13.6	3.78	24.8		1.91		48	2.5
IH50-32-160	3.76	1.04	8.6	1450	0.3		29	1
	6.3	1.74	8		0.34		40	1
	7.5	2.08	7.5		0.36		43	1.2
IH50-32-160A	3.4	0.94	7.1	1450	0.253		25.9	1
	5.7	1.59	6.6		0.277		37.1	1
	6.8	1.89	6.2		0.28		41	1.2
IH50-32-200	7.5	2.08	51.8	2900	3.78		28	2
	12.5	3.47	50		4.36		39	2
	15	4.17	48		4.56		43	2.5
IH50-32-200A	6.8	1.89	42.7	2900	3.16		25	2
	11.3	3.14	41		3.24		38	2
	13.6	3.78	39.5		3.57		41	2.5
IH50-32-200	3.75	1.04	12.9	1450	0.57		23	1
	6.3	1.74	12.5		0.65		33	1
	7.5	2.08	12		0.68		36	1.2
IH50-32-200A	3.4	0.94	10.6	1450	0.488		20	1
	5.7	1.59	10.3		0.516		31	1
	6.8	1.89	9.9		0.54		34	1.2
IH50-32-250	7.5	2.08	82	2900	7.28		23	2
	12.5	3.47	80		8.25		33	2
	15	4.17	78.5		8.79		36.5	2.5

泵型號	流量		揚程	轉速（r/min）	功率		效率	必需汽蝕余量
泵型號	(m³/h)	(L/S)	揚程	轉速（r/min）	軸功率	電機功率	效率	必需汽蝕余量
IH50-32-250A	7	1.94	71.9	2900	6.84	按液體的比重和年度選用	20	2
	11.7	3.25	70		6.97		32	2
	14	3.89	68.8		7.71		34	2.5
IH50-32-250B	6.6	1.83	63.6	2900	5.71		20	2
	11	3.06	62		6.19		30	2
	13.2	3.67	60.9		6.64		33	2.5
IH50-32-250	3.75	1.04	20.5	1450	1.23		17	1
	6.3	1.74	20		1.27		27	1
	7.5	2.08	6.2		1.29		31	1.2
IH50-32-250A	3.51	0.98	18	1450	1.12		15.4	1
	5.9	1.64	17.5		1.125		25	1
	7.02	1.95	17.2		1.18		27.9	1.2
IH65-50-125	15	4.17	21.3	2900	1.85		47	2
	25	6.94	20		2.2		62	2
	30	8.33	18.6		2.4		63	2.5
IH65-50-125-A	13.6	3.78	17.6	2900	1.48		44	2
	22.7	6.31	16.5		1.67		61	2
	27.3	7.58	15.4		1.91		59.9	2.5
IH65-50-125	7.5	2.08	5.4	1450	0.25		44	1
	12.5	3.47	5		0.31		55	1
	15	4.17	4.5		0.33		56	1.2
IH65-50-125-A	6.8	1.89	4.5	1450	0.23		41	1
	11.3	3.14	4.1		0.234		54	1
	13.6	3.78	3.7		0.258		53	1.2
IH65-50-160	15	4.17	34.2	2900	3.18		44	2
	25	6.94	32		3.82		57	2
	30	8.33	30		4.15		59	2.5
IH65-50-160A	13.6	3.78	28.4	2900	2.56		41	2
	22.7	6.31	26.5		2.93		56	2
	27.3	7.58	24.8		3.29		56	2.5
IH65-50-160	7.5	2.08	8.55	1450	0.45		39	1
	12.5	3.47	8		0.53		51	1
	15	4.17	7.5		0.58		52.5	1
IH65-50-160A	6.8	1.89	7.09	1450	0.37		35.5	1
	11.3	3.14	6.6		0.41		49.6	1
	13.6	3.78	6.2		0.46		49.9	1.2
IH65-50-200	15	4.17	53.2	2900	5.3		41	2
	25	6.94	50		6.55		52	2
	30	8.33	47.6		7.27		53.5	2.5
IH65-40-200A	13.6	3.78	43.9	2900	4.28		38	2
	22.7	6.31	41		5.07		50	2
	27.3	7.58	39.3		5.73		51	2.5
IH65-40-200	7.5	2.08	13.3	1450	0.78		35	1
	12.5	3.47	12.5		0.93		46	1
	15	4.17	11.9		1.02		47.5	1.2
IH65-40-200A	6.8	1.89	11	1450	0.64		31.8	1
	11.3	3.14	10.3		0.72		44	1
	13.6	3.78	9.8		0.81		44.8	1.2

泵型號	流量		揚程	轉速（r/min）	功率		效率	必需汽蝕余量
泵型號	(m³/h)	(L/S)	揚程	轉速（r/min）	軸功率	電機功率	效率	必需汽蝕余量
IH65-40-250	15	4.17	81.2	2900	9.76	按液體比重和粘度選用	34	2
	25	6.94	80		11.84		46	2
	30	8.33	78.4		12.8		50	2.5
IH65-40-250A	14	3.89	71	2900	8.73		31	2
	23.4	6.5	74.8		10.6		45	2
	28	7.78	68.6		11.13		47	2.5
IH65-40-250B	13.2	3.67	62.8	2900	7.29		31	2
	22	6.11	61.8		8.42		44	2
	26.4	7.33	53		8.45		45	2.5
IH65-40-250	7.5	2.08	20.3	1450	1.48		28	1
	12.5	3.47	20		1.75		39	1
	15	4.17	19.6		1.86		43	1.2
IH65-40-250A	7	1.94	17.8	1450	1.35		25	1
	11.7	3.25	17.5		1.47		37.9	1
	14	3.89	17.2		1.64		40	1.2
IH65-40-315	15	4.17	126.8	2900	18.5		28	2
	25	6.94	125		21.8		39	2
	30	8.33	124		23.8		42.5	2.5
IH65-40-315-A	14	3.89	111.2	2900	18.1		25	2
	23.4	6.5	109.5		18.36		38	2
	28	7.78	108.8		22.12		40	2.5
IH65-40-315B	13.2	3.67	98	2900	14.69		24	2
	22	6.11	96.5		15.63		37	2
	26.4	7.33	95.9		17.67		39	2.5
IH65-40-315	7.5	2.08	32.4	1450	3		22	1
	12.5	3.47	32		3.3		33	1
	15	4.17	31.7		3.5		37	1.2
IH65-40-315-A	7	1.94	28.4	1450	2.84		19	1
	11.7	3.25	28		2.78		31	1
	14	3.89	27.8		3.12		34	1.2
IH80-65-125	30	8.33	23.2	2900	3.16		60	3
	50	13.9	20		3.95		69	3
	60	16.7	17.6		4.29		67	4
IH80-65-125-A	27.2	7.56	19.1	2900	2.48		57	3
	45.3	12.58	16.5		3.04		67	3
	54.4	15.12	14.5		3.36		64	4
IH80-65-125	15	4.17	5.8	1450	0.44		54	1.5
	25	6.94	5		0.53		64	1.5
	30	8.33	4.4		0.58		62	1.7
IH80-65-125-A	13.6	3.78	4.8	1450	0.349		51	1.5
	22.6	6.28	4.1		0.407		62	1.5
	27.2	7.56	3.6		0.452		59	1.7
IH80-65-160	30	8.33	36	2900	5.16		57	2
	50	13.9	32		6.5		67	2.3
	60	16.7	28.4		7.14		65	3.3
IH80-65-160A	27.2	7.56	29.7	2900	4.08		54	2
	45.4	12.6	26.4		5.02		65	2.3
	54.4	15.12	23.4		5.39		62	3.3

泵型號	流量		揚程	轉速（r/min）	功率		效率	必需汽蝕余量
泵型號	(m³/h)	(L/S)	揚程	轉速（r/min）	軸功率	電機功率	效率	必需汽蝕余量
IH80-65-160	15	4.17	9	1450	0.74	按液體比重和粘度選用	50	1.1
	25	6.94	8		0.88		62	1.1
	30	8.33	7.2		0.95		62	1.3
IH80-65-160A	13.6	3.78	7.4	1450	0.58		47.3	1.1
	22.7	6.31	6.6		0.68		60	1.1
	27.2	7.56	5.9		0.74		59	1.3
IH80-50-200	30	8.33	55.2	2900	8.5		53	2
	50	13.9	50		10.8		63	2.5
	60	16.7	45.2		11.9		62	3.2
IH80-50-200A	27.2	7.56	45.4	2900	6.73		50	2
	45.3	12.58	41		8.29		61	2.5
	54.4	15.12	37.2		9.35		59	3.2
IH80-50-200	15	4.17	13.5	1450	1.25		44	1.1
	25	6.94	12.5		1.49		57	1.1
	30	8.33	11.5		1.6		58	1.3
IH80-50-200A	13.6	3.78	11.1	1450	1		41	1.1
	22.7	6.31	10.3		1.135		56.1	1.1
	27.2	7.56	9.5		1.28		55	1.3
IH80-50-250	30	8.33	84	2900	16		43	2.5
	50	13.9	80		20.6		53	2.5
	60	16.7	75		22.7		54	2.5
IH80-50-250A	28.14	7.82	73.55	2900	13.2		42.7	2.5
	46.9	13.03	70.5		16.1		56	2.5
	56.28	15.63	67.4		17.8		58.03	3
IH80-50-250B	26.4	7.33	64.8	2900	11.4		40.86	2.5
	44	12.22	62.2		13.8		54	2.5
	52.8	14.67	60		15		57.52	3
IH80-50-250	15	4.17	21	1450	2.15		40	1.2
	25	6.94	20		2.72		50	1.2
	30	8.33	18.8		3.01		51	1.5
IH80-50-250A	14.04	3.9	18.2	1450	1.66		42	1.2
	23.4	6.5	17.6		2.25		50	1.2
	28.08	7.8	16.7		2.63		48.5	1.5
IH80-50-315	30	8.33	128	2900	33.1		38	2.5
	50	13.9	125		34.1		50	2.5
	60	16.7	123		38		53	3
IH80-50-315-A	28.14	7.82	113.4	2900	21.5		40.4	2
	46.9	13.03	110		28.1		50	2
	56.28	15.63	107.7		30		55	2.5
IH80-50-315B	26.4	7.33	100.5	2900	17		43.5	2
	44	12.22	97		24.2		48	2
	52.8	14.67	95		25		54.6	2.5
IH80-50-315	15	4.17	32.5	1450	3.59		37	1
	25	6.94	32		4.54		48	1
	30	8.33	31.5		4.95		52	1.2

泵型號	流量		揚程	轉速（r/min）	功率		效率	必需汽蝕余量
泵型號	(m³/h)	(L/S)	揚程	轉速（r/min）	軸功率	電機功率	效率	必需汽蝕余量
IH80-50-315-A	14.1	3.92	29.2	1450	3.52	按液體比重和粘度選用	31.8	1
	23.5	6.53	28.3		4.12		44	1
	28.2	7.83	27.1		4.41		47.2	1.2
IH100-80-125	60	16.7	23.7	2900	5.96		65	3
	100	27.8	20		7.47		73	4.2
	120	33.3	16.3		7.72		69	4.8
IH100-80-125-A	55	15.3	19.4	2900	4.68		62	3
	91.8	25.5	16.8		5.9		71	4.2
	109	30.5	13.7		6.12		67	4.8
IH100-80-160	60	16.7	37	2900	10.1		60	3.8
	100	27.8	32		11.9		73	4.3
	120	33.3	28		12.5		73	5
IH100-80-160A	54.6	15.17	30.6	2900	7.98		57	3.8
	91	25.28	26.5		9.25		71	4.3
	109.2	30.34	23.2		9.85		70.4	5
IH100-80-160	30	8.33	9.25	1450	1.3		58	2.1
	50	13.9	8		1.58		69	2.1
	60	16.7	7		1.68		68	2.3
IH100-80-160A	27.3	7.58	7.66	1450	1.03		55.3	2.1
	45.5	12.64	6.6		1.22		67	2.1
	54.6	15.16	5.8		1.32		65.3	2.3
IH100-65-200	60	16.7	56	2900	14.5		63	3.4
	100	27.8	50		18.9		72	3.9
	120	23.3	44		20.3		71	5.2
IH100-65-200A	54.6	15.17	46.5	2900	11.5		60.1	3.4
	91	25.28	41.5		14.7		70	3.9
	109.2	30.34	36.6		16		68	5.2
IH100-65-200	30	8.33	14	1450	1.91		60	1.8
	50	13.9	12.5		2.5		68	1.8
	60	16.7	11		2.85		63	2.1
IH100-65-200A	27.3	7.58	11.6	1450	1.51		57	1.8
	45.5	12.64	10.3		1.83		66	1.8
	54.6	15.16	9.1		2.25		60.1	2.1
IH100-65-250	60	16.7	88	2900	25.2		57	3
	100	27.8	80		32		68	3.6
	120	33.3	74		36.1		67	4.5
IH100-65-250A	56.11	15.58	77	2900	21.8		54	3
	93.5	25.97	70		27.4		65	3.6
	112.2	31.16	64.7		30.9		64	4.5
IH100-65-250B	52.7	14.64	67.9	2900	18.3		53.3	3
	87.8	24.39	61.7		23.1		64	3.6
	105.4	29.28	57		26		62.9	4.5
IH100-65-250	30	8.33	22	1450	3.6		50	1.8
	50	13.9	20		4.3		63	1.8
	60	16.7	18.5		4.7		64	2.1
IH100-65-250A	28	7.79	19.2	1450	3.12		47	1.8
	45.5	12.64	17.4		3.53		61	1.8
	56	15.58	16.2		4.06		60.9	2.1

泵型號	流量		揚程	轉速（r/min）	功率		效率	必需汽蝕余量
泵型號	(m³/h)	(L/S)	揚程	轉速（r/min）	軸功率	電機功率	效率	必需汽蝕余量
IH100-65-315	60	16.7	132	2900	44.9	按液體比重和粘度選用	48	2.8
	100	27.8	125		54.9		62	3.2
	120	33.8	119		60.8		64	4.2
IH100-65-315-A	56.1	15.58	115.5	2900	39.2		45	2.8
	93.5	25.97	109		45.5		61	3.2
	112.2	31.16	104		52.1		61	4.2
IH100-65-315B	52.7	14.64	102	2900	33.3		44	2.8
	88	24.44	97		38.7		60	3.2
	105.4	29.28	92		44		60	4.2
IH100-65-315	30	8.33	33.5	1450	6.2		44	1.6
	50	13.9	32		7.5		58	1.6
	60	16.7	30.5		8.3		60	1.9
IH100-65-315-A	28	7.79	29.3	1450	5.46		41	1.6
	46.5	12.92	28		6.33		56	1.6
	56	15.58	26.7		7.15		57	1.9
IH125-80-160				2900
	160	44.4	32		17.7		79	5.3

IH125-80-200				2900
	160	44.4	50		28.3		77	4.3

IH125-80-250				2900
	160	44.4	80		47.1		74	4

IH125-100-200	120	33.3	61	2900	29.3		68	4.5
	200	55.6	50		35.4		77	5
	240	66.7	41		38.3		70	5.8
IH125-100-200A	109.1	30.3	50.5	2900	23.1		64.9	4.5
	182	50.56	41.4		27.4		75	5
	218.2	60.6	34		30.1		67.1	5.8
IH125-100-200	60	16.7	15.25	1450	3.89		64	2.5
	100	27.8	12.5		4.66		73	2.9
	120	33.3	10.25		5.08		66	3.6
IH125-100-200A	54.7	15.2	12.6	1450	3.08		61	2.5
	91	25.28	10.3		3.6		71	2.9
	109.4	30.4	8.5		4.02		63	3.6
IH125-100-250	120	33.3	90	2900	47.4		62	3.7
	200	55.6	80		58.1		75	4.5
	240	66.7	73		64.5		74	5.5
IH125-100-250A	112	31.1	78	2900	40.3		59	3.7
	186.5	51.8	69.5		48.35		73	4.5
	224	62.2	63.5		54.5		71	5.5
IH125-100-250B	105.5	29.3	69	2900	34.2		58	3.7
	175.5	48.75	61.5		41.4		71	4.5
	211	58.6	56		46		69.9	5.5
IH125-100-250	60	16.7	22.5	1450	6.23		59	2
	100	27.8	20		7.56		72	2.3
	120	33.3	18.25		8.4		71	3

泵型號	流量		揚程	轉速（r/min）	功率		效率	必需汽蝕余量
泵型號	(m³/h)	(L/S)	揚程	轉速（r/min）	軸功率	電機功率	效率	必需汽蝕余量
IH125-100-250A	56	15.56	19.5	1450	5.31	按液體比重和粘度選用	56	2
	93	25.83	17.4		6.29		70	2.3
	112	31.1	15.9		7.13		68	3
IH125-100-315	120	33.3	132.5	2900	65.3		52.6	4
	200	55.6	125		94.6		72	4.5
	240	66.7	120		103		75	5
IH125-100-315	60	16.7	33.5	1450	10.3		53	2.5
	100	27.8	32		13.5		65	2.5
	120	33.3	30.5		15.1		66	3
IH125-100-400	60	16.7	52	1450	17.7		48	2.5
	100	27.8	50		24.8		55	2.5
	120	33.3	48.5		25.5		62	3
IH125-100-400A	54.6	15.17	46	1450	13		44	2.5
	91	25.28	41		19		51	2.5
	109.2	30.34	36.6		19.6		58	3
IH150-125-250	120	33.3	24.8	1450	12.3		66	2.5
	200	55.6	20		14.1		77	2.8
	240	66.7	15		14.4		68	3.5
IH150-125-250A	109.1	30.3	20.5	1450	9.7		62.8	2.5
	182	50.56	16.5		10.9		75	2.8
	218.2	60.6	12.4		11.3		65.2	3.5
IH150-125-315	120	33.3	36.3	1450	18.8		63	2.5
	200	55.6	32		23.2		75	2.8
	240	66.7	28.5		25.9		72	3.8
IH150-125-315-A	109.1	30.3	30	1450	14.85		60	2.5
	182	50.56	25.5		17.32		73	2.8
	218.2	60.6	23.5		20.23		69	3.8
IH150-125-400	120	33.3	57.5	1450	30.8		61	2
	200	55.6	50		38.9		70	2.5
	240	66.7	44		45.6		63	3
IH150-125-400A	109.1	30.3	47.5	1450	24.3			2
	182	50.56	41		29.9			2.5
	218.2	60.6	36.5		36.1			3
IH200-150-250	240	66.7	23	1450	23.3			2.5
	400	111.1	20		29.4			2.8
	460	127.8	18		30.6			3
IH200-150-315	240	66.7	35.6	1450	34.7			3
	400	111.1	32		44.1			3.5
	460	127.8	29.4		47.8			4
IH200-150-315-A	218.2	60.6	29.4	1450	27.3			3
	363	100.8	25.5		32.7			3.5
	418	116.1	24.3		37.4			4
IH200-150-400	240	66.7	55.8	1450	54.4			3
	400	111.1	50		69.8			3.5
	460	127.8	47		78.5			4
IH200-150-400A	218.2	60.6	46	1450	42.7			3
	363	100.8	41		53.3			3.5
	418	116.1	38.8		61.3			4
